연삭숫돌의 정의
연삭숫돌은 지립, 결합제, 기공의 3대 요소로 구성되어 있으며, 작업 시 고속으로 회전하면서 공작물을 가공하는 소모성 절삭공구입니다.
연삭숫돌의 3대 요소
지립(Grain)
연삭날로서 피삭체를 깍는 작용을 합니다.결합제(Bond)
지립과 지립을 결합시켜 연삭날을 유지시키는 작용을 합니다.기공(Pore)
연삭가루와 연삭열을 도피시키는 작용을 합니다.![](images/abrasive_01_01.jpg)
연삭숫돌의 작용
5대인자는 KS규격에 의해 지립, 입도, 결합도, 조직, 결합제의 순서로 기재하고 있습니다. 이 5대 인자의 편성에 의해 숫돌의 성질과 성능이 결정되기 때문에 피삭체 및 작업 조건에 맞게 적절히 선택해야 합니다. 이를 위해 5대인자에 대한 올바른 지식을 갖는 것이 필요합니다.
5인자 | 내용 |
---|---|
지립 | 연삭날을 형성하는 연삭지립의 종류를 말한다 |
입도 | 지립의 크기를 말한다 |
결합도 | 지립을 지지하는 Bond Bridge의 강하기 정도를 말한다 |
조직 | 지석의 단위 체적중에 지립이 차지하는 용적비율을 나타내며, 조밀의 정도를 표시한다 |
결합재 | 지립을 지지하고 있는 결합재료의 종류를 말한다 |
그 외에 연삭숫돌을 구성하는 요인으로서는 다음과 같은 규격이 있습니다.
- 형상(TYPE) : 연삭숫돌의 형상을 표시하는 규격
- 규격 (SIZE) : 연삭숫돌의 크기를 표시하는 규격
- 부착물 : 연삭숫돌을 장착하기 위한 철판 또는 NUT부착 등이 있음

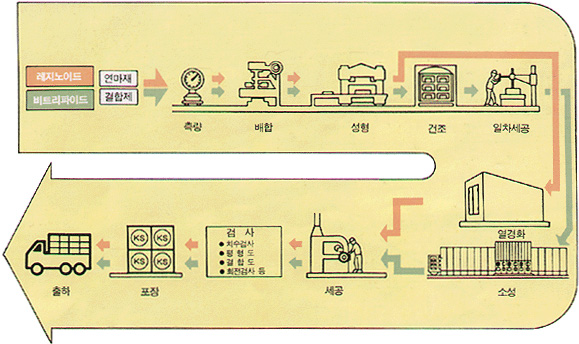

연삭숫돌 제조과정
![](images/abrasive_01_02.jpg)
연삭숫돌의 작용
연삭숫돌은 연삭날의 집합체로서 고속으로 회전하면서 무수히 많은 지립이 피연삭체를 깍는 작용을 하여, 연삭면을 정규격으로 미려하게, 원하는 형상으로 만드는 작용을 합니다. 이때 연삭숫돌은 다음과 같은 순서로 연삭날이 자생되며 기공이 신생되므로 다른 절삭공구에 비해 유리합니다.
연삭작업 시 작용순서
Step 01
연삭가공의 진행
Step 02
자립날의 마모
Step 03
연삭저항의 증대
Step 04
지립에 대한 작용력 증대
Step 05
지립의 부분적 탈락
Step 06
새로운 날의 출현
(날의 재생)
Step 07
동시에 새로운 기공의 출현
(기공의 신생)
Step 08
처음의 연삭 상태 재현
Step 09
연삭 속행
연삭작업 시 숫돌면의 4형태
![](images/abrasive_01_04.jpg)
![](images/abrasive_01_05.jpg)
![](images/abrasive_01_06.jpg)
![](images/abrasive_01_07.jpg)
구분 | 정상형 (Self Sharping) |
마멸형 (Glazing) |
탈락형 (Shedding) |
기공막힘형 (Loading) |
---|---|---|---|---|
작용 | 자생작용이 잘됨 | 지립자체가 마모됨 | 연삭저항에 의해 지립이 심하게 탈락됨 | 기공중에 칩이 끼어 자생작용이 안됨 |
숫돌표면 | 지립사이가 좁고 칩이 끼지 않음 | 지립이 평평하게 되고 숫돌면에 광택이 남 | 지립사이가 넓고 칩이 끼지 않음 | 연삭칩이 숫돌전면에 부착됨 |
연삭저항 | 지립탈락형보다는 높지만 안정하여 변하지 않음 | 높으며, 안정되어 있음 | 낮음 | 높의며, 변화가 심함 |
숫돌의 마모도 | 초기에는 크지만 지립 탈락형보다 작고 안정함 | 초기에는 크지만 후에는 작음 | 크고, 변화함 | 연삭작업으로는 마모가 작으나,Dressing으로 실제마모는 큼 |
사상면과 사상정도 | 사상면은 곱고 조도도 좋의며 가공정도도 높음 | 발열이 심해 Burning현상이 생기고, 사상면도 나쁨 | 사상면 정도도 나쁘고 사상면의 조도도 나쁨 | 사상면은 쥐어 뜯은 것 같고 Burning 현상과 피삭체에 잔금이 발생하고 조도도 나쁨 |
현상이 생기는 숫돌 | 최적숫돌 | 결합도가 강함 | 결합도가 약하고 입도가 거침 | 입도는 세(곱다) 조직은 밀(치밀하다) 결합도는 경(강하다) |
